Cuadros eléctricos industriales en Barcelona
Instalación, ampliación y mantenimiento de cuadros eléctricos para industria, empresas y edificios. Y los cuadros que unen la red, el SAI y el grupo electrógeno, que es donde más falla el respaldo.
- Instalación, ampliación y modificación de cuadros
- Revisión y mantenimiento preventivo
- Trabajos programados para no parar tu actividad
Cuéntanos tu instalación
Qué cuadro tienes y qué necesitas: ampliar, revisar o cambiar. Te contestamos con una propuesta.
2009
desde este año en instalaciones críticas
BT
instaladores autorizados de baja tensión
1
interlocutor para cuadro, SAI y grupo
0
paradas sin planificar
El cuadro eléctrico es el punto por el que pasa toda la energía de una instalación. Cuando funciona, nadie lo mira. Cuando falla, se para todo lo que cuelga de él: una línea de producción, un centro de datos o la planta entera.
Casi todas las averías de un cuadro avisan antes: una conexión que se afloja y se calienta, un diferencial que salta sin motivo aparente, un cuadro que se ha ido ampliando a trozos y ya nadie sabe qué alimenta cada salida. Revisarlo a tiempo es mucho más barato que una parada.
Qué hacemos en cuadros eléctricos industriales
Trabajamos sobre cuadros generales, secundarios y de maniobra en baja tensión:
- Instalación de cuadros nuevos, generales y secundarios
- Ampliación y modificación: nuevas líneas, máquinas o zonas

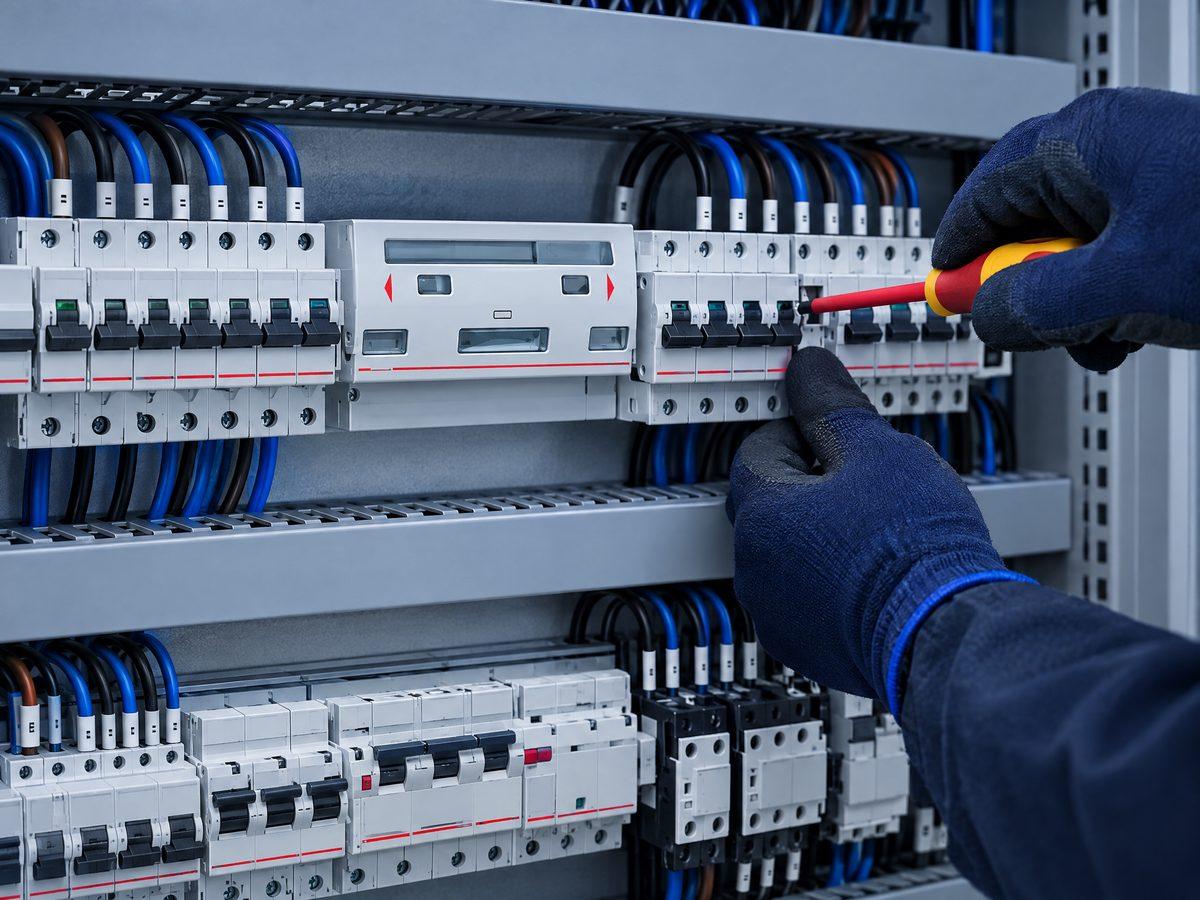

- Sustitución de aparamenta: magnetotérmicos, diferenciales, contactores y relés
- Cuadros de conmutación red–grupo y de bypass para SAI
- Revisión y mantenimiento preventivo
- Adecuación a la normativa y preparación para la inspección
- Esquemas y etiquetado al día, para saber qué alimenta cada salida
Los componentes de un cuadro eléctrico industrial
Cada pieza protege algo distinto. Cuando una se degrada o está mal dimensionada, el problema aparece en otra parte de la instalación.
Interruptor general
Corta la alimentación de todo el cuadro y lo protege frente a sobrecargas.
Magnetotérmicos
Protegen cada línea frente a sobrecargas y cortocircuitos.
Diferenciales
Protegen a las personas: disparan ante una fuga de corriente a tierra.
Contactores y relés
Mandan las maniobras: arranques, conmutaciones y automatismos.

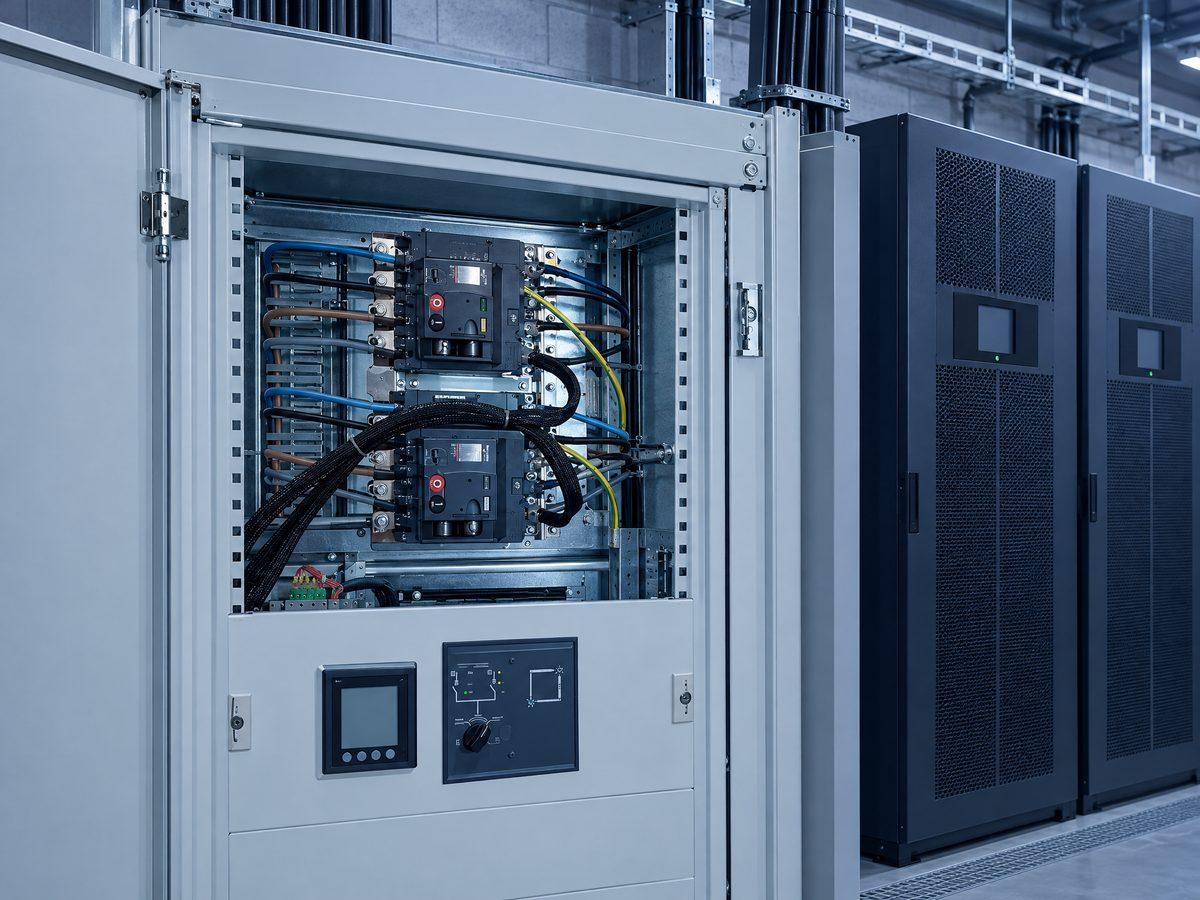

Cuadros para SAI y grupos electrógenos
El SAI y el grupo electrógeno no sirven de nada si el cuadro que los conecta no hace bien su trabajo. Ahí están las piezas que deciden si la instalación aguanta un corte:
- Cuadro de conmutación red–grupo: pasa la carga al grupo cuando cae la red y la devuelve cuando vuelve.
- Bypass externo del SAI: permite sacar el SAI de servicio sin dejar la carga sin tensión.
- Distribución aguas abajo del SAI: protecciones coordinadas para que una avería en una línea no tumbe todo el SAI.
Venimos del SAI, desde 2009. Por eso revisamos estos cuadros pensando en el conjunto y probamos las maniobras sin que la instalación pase por cero.
Mantenimiento de cuadros eléctricos: qué se revisa
Un cuadro industrial trabaja con calor, vibraciones y polvo. Con los años, las conexiones se aflojan y la aparamenta envejece. En cada revisión se comprueba:
- Apriete de conexiones y bornas: la conexión floja es la primera causa de calentamientos

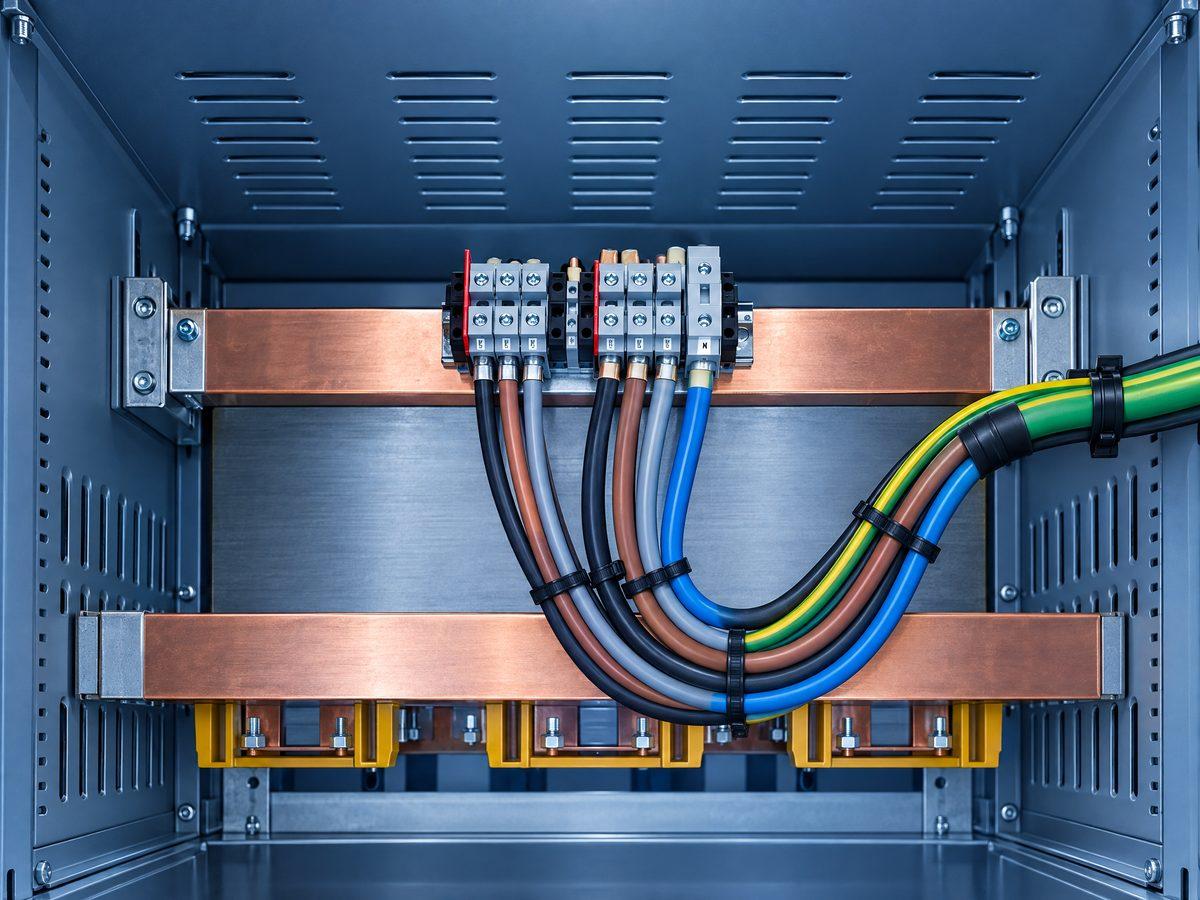

- Puntos calientes y temperatura de la aparamenta y del embarrado
- Disparo real de los diferenciales, no solo el botón de prueba
- Estado de magnetotérmicos, contactores y relés
- Limpieza, ventilación y estanqueidad del armario
- Que el esquema y el etiquetado coincidan con lo que hay instalado

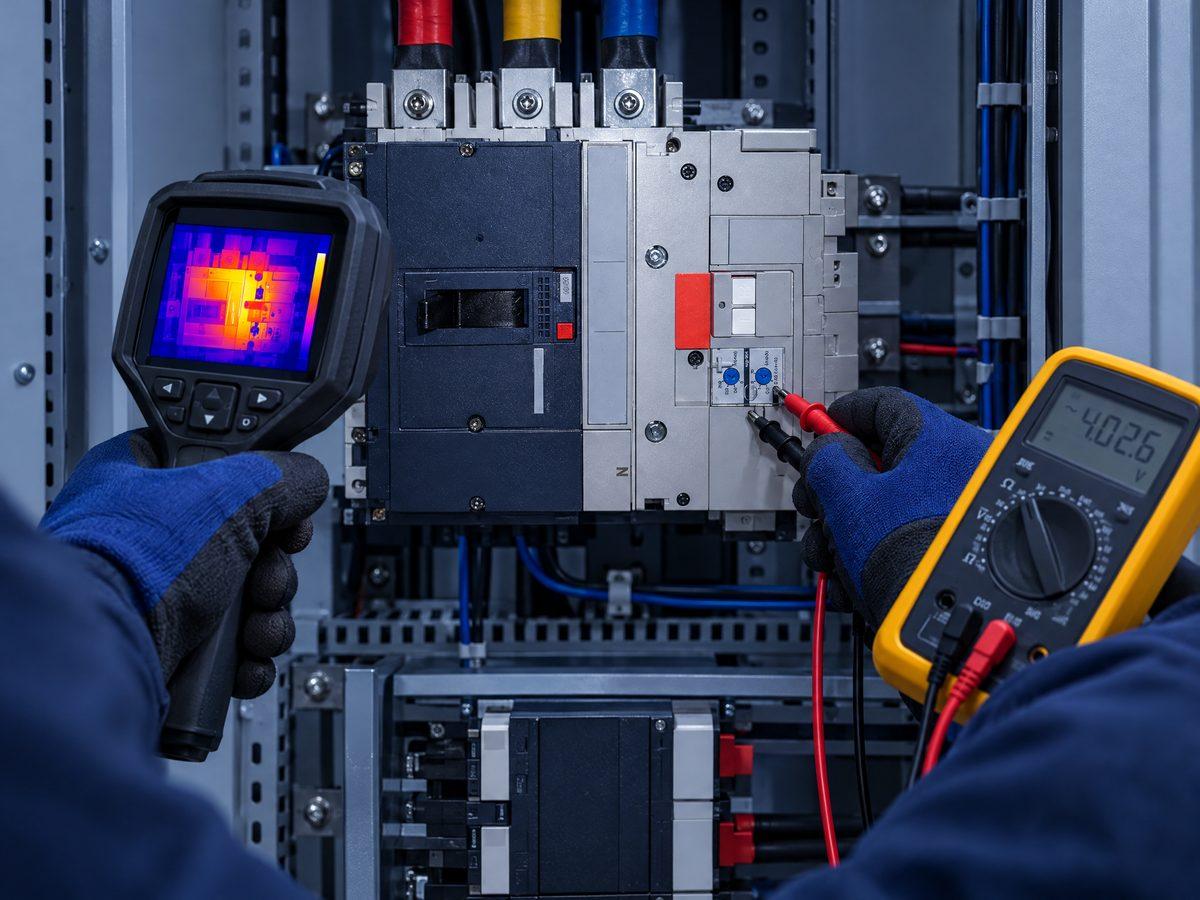

Una termografía con el cuadro en carga permite ver los puntos calientes antes de que se conviertan en una avería. Al terminar se entrega un informe con lo encontrado y lo que conviene cambiar.
Normativa de los cuadros eléctricos industriales
Los cuadros de baja tensión están regulados y, según el tipo de instalación, hay revisiones obligatorias:
- Reglamento Electrotécnico de Baja Tensión (REBT, RD 842/2002): marca cómo se diseñan, se protegen y se mantienen las instalaciones.
- Inspecciones periódicas (ITC-BT-05): cada cinco años, por un organismo de control, en instalaciones industriales que necesitan proyecto y superan los 100 kW, en locales de pública concurrencia y en locales con riesgo de incendio o explosión, entre otras.
- UNE-EN 61439: la norma de referencia para el diseño y los ensayos de los cuadros de baja tensión.
Revisamos el cuadro, corregimos lo que no cumple y te ayudamos a tener la instalación lista para la inspección.
Ampliar o modificar un cuadro sin parar la producción
La mayoría de cuadros industriales han crecido a trozos: una máquina nueva aquí, una línea más allá. Al final el cuadro va justo de espacio, las protecciones ya no están coordinadas y nadie tiene el esquema real.
Antes de tocar nada, se revisa lo que hay y se plantea la ampliación con cabeza: qué cabe, qué hay que cambiar y cómo hacerlo con el menor corte posible. Los trabajos se programan de noche, en fin de semana o cuando la producción lo permita, y se avisa siempre antes de cualquier maniobra.
Quién trabaja en tu cuadro
Los trabajos los coordina un técnico dedicado a las instalaciones críticas desde 2009, que antes trabajó para dos de los grandes fabricantes de sistemas de respaldo:
- 2009-2014 · Técnico de campo en Emerson-Chloride
- 2014-2018 · Coordinador técnico en Telemat-Schneider
- 2018 hasta hoy · Director técnico de Gonsai Electrónica
Carnet de instalador autorizado de baja tensión, FP2 en Electrónica, cursos de prevención de riesgos laborales al día y seguro de responsabilidad civil en vigor. Conoce la empresa.
Instalador autorizado
Carnet de baja tensión en vigor.
FP2 en Electrónica
Más de quince años en electrónica industrial.
Servicio técnico oficial
Newsai, Tecnoware y Maxiglobal (SAI).
Responsabilidad civil
Seguro en vigor y PRL al día.
Dónde trabajamos
En Barcelona y su área de influencia no cobramos desplazamiento. Fuera de esa zona, los kilómetros y las dietas se presupuestan aparte. Atendemos habitualmente toda España, Portugal y Francia.
El resto de tu respaldo
Preguntas frecuentes
Es el armario que reparte y protege la energía de una instalación industrial o de un edificio terciario. Recibe la alimentación general y la distribuye en líneas, cada una con sus protecciones: interruptor general, magnetotérmicos, diferenciales y, si hay automatismos, contactores y relés.
Para una instalación industrial, lo recomendable es una revisión al año como mínimo, y más a menudo en cuadros que trabajan con mucha carga, calor o polvo. Además, hay instalaciones que necesitan una inspección oficial cada cinco años.
En instalaciones industriales que necesitan proyecto y superan los 100 kW, en locales de pública concurrencia y en locales con riesgo de incendio o explosión, entre otras, sí: el REBT obliga a una inspección periódica cada cinco años por un organismo de control.
Las causas más habituales son conexiones flojas, protecciones mal dimensionadas, líneas sobrecargadas o falta de ventilación del armario. Un punto caliente es un aviso: si no se corrige, acaba en avería o en un incendio.
Sí. Se revisa primero lo que hay —espacio, protecciones y estado— y se plantea la ampliación. Si el cuadro ya no da más de sí, se propone uno nuevo o uno secundario.
Depende del trabajo. Muchas revisiones se hacen con el cuadro en servicio. Cuando hace falta un corte, se avisa antes y se programa para cuando menos afecte a tu actividad.
Sí. Trabajamos con la aparamenta de las marcas habituales del mercado, en cuadros nuevos y en cuadros ya instalados.
¿Cuándo se revisó tu cuadro por última vez?
Cuéntanos qué instalación tienes y qué necesitas —revisar, ampliar o cambiar— y te decimos cómo hacerlo.
